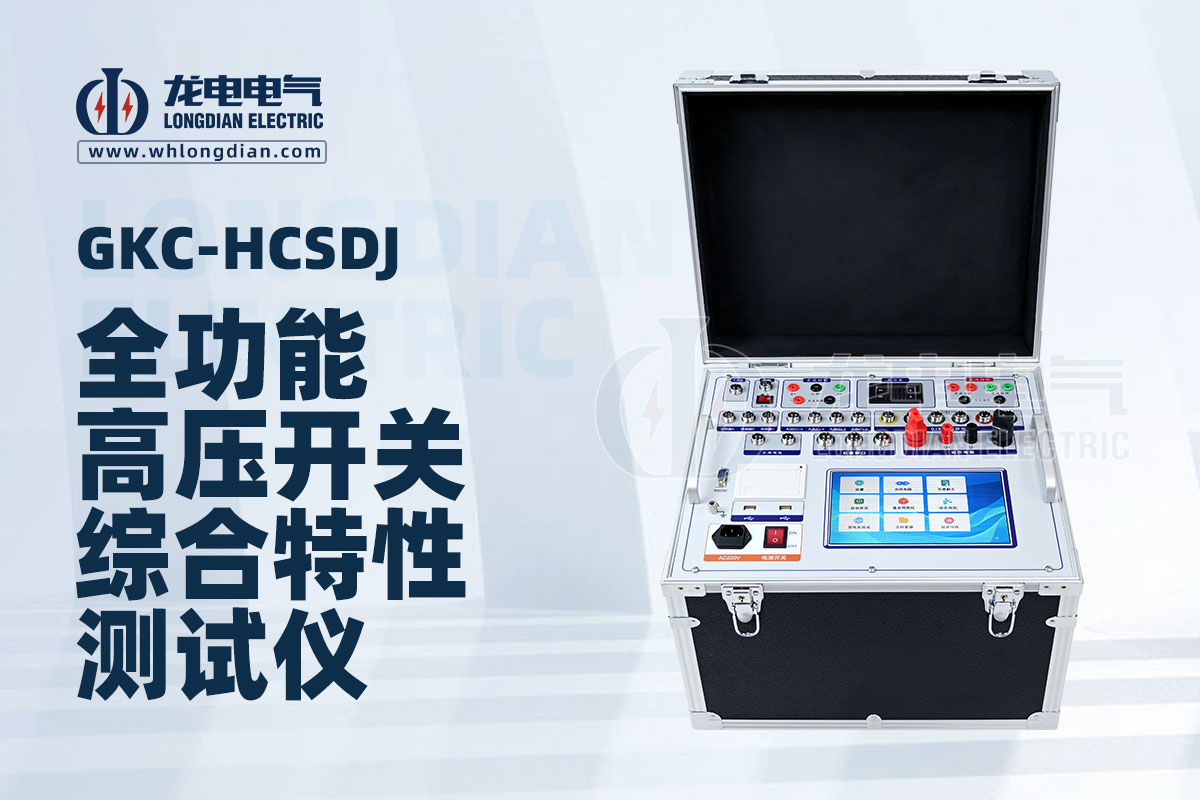

高壓開關機械特性測試儀技術參數全解析

高壓開關機械特性測試儀主要用于測試和評估各種電壓等級的少油、多油、真空及六氟化硫等電力系統高壓開關的機械特性參數，如分合閘時間、速度、行程等。

時間測量范圍及精度

◆ 時間測量范圍

高壓開關機械特性測試儀通常需要具備較寬的時間測量范圍，以適應不同類型、不同工況下高壓開關動作時間的檢測需求。一般來說，其時間測量范圍可以從幾毫秒到幾秒不等。例如，常見的測試儀能對合閘時間、分閘時間等進行測量，測量范圍可覆蓋 0.1ms 至 200000ms，這樣寬泛的范圍基本可以滿足絕大多數高壓開關在正常運行以及故障狀態下的時間檢測要求，無論是小型的戶內高壓開關，還是大型的戶外高壓開關變電站所使用的開關，都能涵蓋在內。

◆ 時間測量精度

精度是衡量時間測量準確性的關鍵指標。武漢龍電電氣研發生產的高壓開關機械特性測試儀時間測量精度可達到 ±0.01ms 甚至更高。高精準度意味著在檢測高壓開關分合閘動作時間時，能夠精確地捕捉到細微的時間差異，這對于判斷開關是否能在規定時間內完成動作，是否存在潛在的機械故障隱患等方面起著決定性作用。比如，在一些對供電連續性要求極高的場所，如醫院、數據中心等的配電室高壓開關檢測中，微小的時間誤差檢測出來，就能提前預防可能因開關動作延遲或提前而導致的電力供應中斷問題。

速度測量范圍及精度

◆ 速度測量范圍

高壓開關在分合閘過程中的運動速度也是其機械特性的重要體現。測試儀的速度測量范圍往往會根據不同高壓開關的類型和規格有所不同。常見的速度測量范圍一般是 0.01m/s 至 20m/s 左右。像是 10kV、35kV 等常見電壓等級的戶內高壓開關柜中的真空斷路器，其分合閘速度就在這個測量區間內，而對于更高電壓等級如 110kV、220kV 的戶外高壓開關，測試儀同樣可以準確測量其相應的動作速度，為全面評估開關機械性能提供數據支持。

◆ 速度測量精度

速度測量精度同樣不容忽視，一般較好的測試儀速度測量精度可以達到 ±0.01m/s。精確的速度測量有助于判斷高壓開關的機械傳動部件是否存在磨損、卡頓等情況。例如，當真空斷路器的分閘速度低于正常精度范圍內的標準值時，很可能是其操動機構的彈簧彈力不足或者傳動連桿有阻滯，通過精準的速度測量就能及時發現這類問題，進而安排相應的維護和檢修工作，避免因開關動作異常而引發電力事故。

行程測量范圍及精度

◆ 行程測量范圍

高壓開關分合閘的行程距離各有不同，所以測試儀需要有合適的行程測量范圍。通常來說，其行程測量范圍可以從幾毫米到幾百毫米。例如，對于常見的真空斷路器，其觸頭的行程一般在幾毫米到幾十毫米之間，而對于 SF6 斷路器等，行程可能會更大一些，達到幾十毫米甚至上百毫米，優質的測試儀都能準確測量這些不同的行程數據，從而反映出開關觸頭的運動狀態以及相關機械結構的合理性。

◆ 行程測量精度

在行程測量精度方面，可靠的測試儀能夠達到 ±0.1mm 的精度水平。精確的行程測量對于判斷觸頭的磨損情況、超行程是否符合要求等非常關鍵。比如，如果發現觸頭的行程超出了規定的精度范圍，可能意味著觸頭過度磨損，需要及時更換，否則會影響開關的滅弧性能以及電氣接觸可靠性，進而危及整個電力系統的安全穩定運行。

輸出電流及電壓參數

◆ 輸出電流

高壓開關機械特性測試儀在進行一些諸如斷路器低電壓動作特性測試等項目時，需要提供合適的輸出電流。一般其輸出電流范圍可在 0A 至 30A 左右，這樣可以模擬不同的工作電流條件，來檢測高壓開關在不同電流負載下能否正常分合閘動作，確保其在實際電網運行中，面對各種電流工況時都能可靠動作，避免出現拒動或者誤動等情況。

◆ 輸出電壓

輸出電壓方面，測試儀通常具備較寬的調節范圍，比如可以從幾十伏到幾百伏，常見的輸出電壓調節范圍可能是 0V 至 400V。這個范圍能夠滿足對不同電壓等級高壓開關進行低電壓、額定電壓等不同條件下的動作特性測試需求，通過精準的電壓輸出，觀察開關的響應情況，判斷其電氣性能和機械性能是否達標。

測試通道數量

高壓開關機械特性測試儀的測試通道數量決定了其能夠同時檢測的項目數量或者同時連接的測試點數量。一般有單通道、雙通道以及多通道之分。單通道測試儀適合對單個高壓開關進行簡單的基本特性測試；雙通道測試儀則可以同時檢測高壓開關的合閘回路和分閘回路等不同回路的特性，便于對比分析，提高檢測效率；而多通道測試儀往往可以應用于更復雜的高壓開關系統或者多個開關同時進行檢測的場景，比如變電站內多個高壓開關同時開展春季或秋季檢修時的批量檢測工作，能大大節省檢測時間，提升整體工作進度。

數據存儲與傳輸功能

◆ 數據存儲

具備強大數據存儲功能的測試儀能夠?qū)⒍啻螜z測的結果進行妥善保存，方便后續查詢、對比以及生成檢測報告等操作。通常其存儲容量可以達到數千組甚至上萬組數據，并且可以按照檢測時間、被測開關編號等不同的方式進行分類存儲，便于快速檢索到所需的歷史檢測數據，為高壓開關的全生命周期管理提供有力的數據支撐。

◆ 數據傳輸

在數據傳輸方面，現代的測試儀大多支持多種方式，如 USB 接口傳輸、藍牙傳輸、以太網傳輸?shù)?。USB 接口方便直接連接電腦進行數據拷貝和詳細分析；藍牙傳輸則便于在現場使用移動設備（如平板電腦、智能手機）快速獲取檢測數據，進行初步查看和簡單記錄；以太網傳輸更是適用于遠程監控和數據集中管理的需求，比如在大型的電力運維中心，可以通過網絡遠程接收各個變電站測試儀傳輸過來的數據，及時掌握高壓開關的運行檢測情況，做出科學的運維決策。

操作環境及電源要求

◆ 操作環境

高壓開關機械特性測試儀需要適應多種不同的操作環境條件。一般來說，其工作溫度范圍可在 -10℃至 50℃之間，這樣無論是在寒冷的北方冬季戶外變電站，還是炎熱的南方夏季室內配電室，都能正常工作。同時，其相對濕度適應范圍通常在 20% - 90%（無凝露），可以應對不同地區、不同季節的濕度差異，確保檢測工作不會因環境因素受到太大影響。

◆ 電源要求

對于電源要求，測試儀一般既可以采用內置可充電鋰電池供電，方便在無外接電源的現場進行靈活檢測操作，續航時間根據電池容量不同有所差異，但通常能滿足幾個小時的連續檢測需求；也可以外接交流電源，比如常見的 220V 市電，以保證在有電源條件下長時間穩定工作，不會因電量不足而中斷檢測過程。
