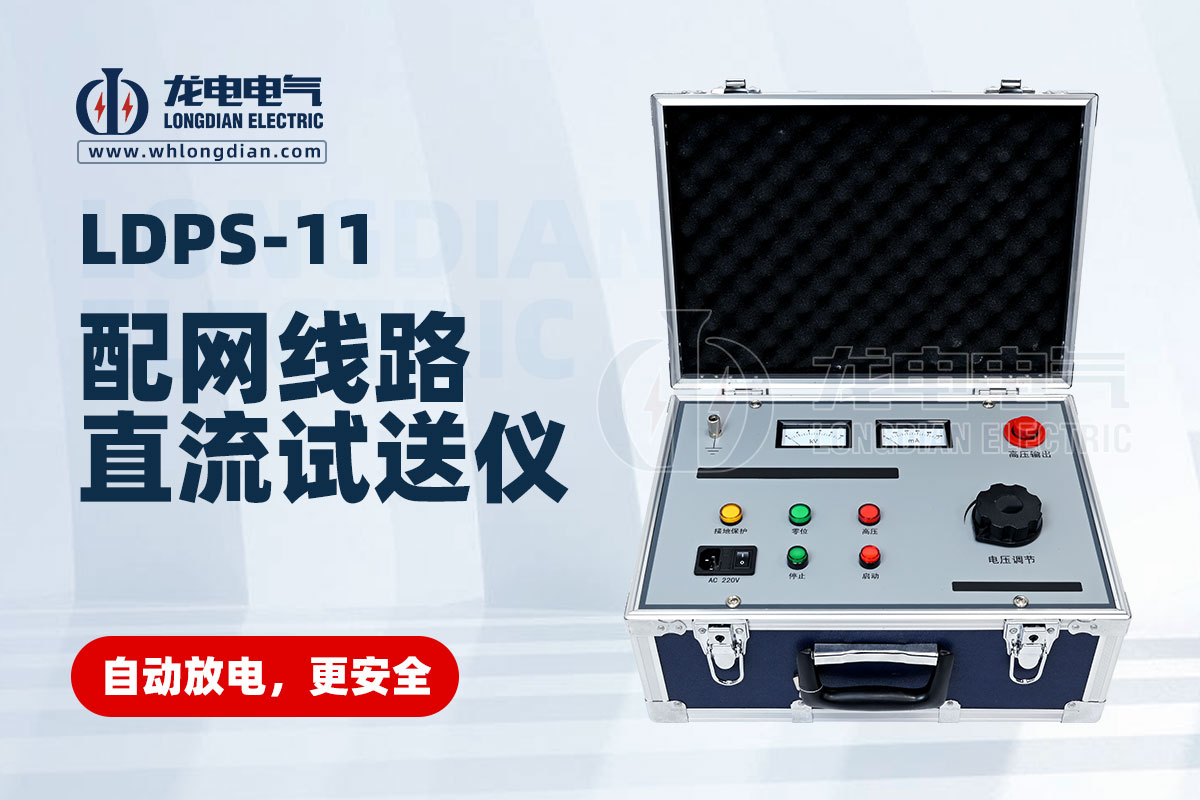

配網線路直流試送儀的工作原理

配網線路直流試送儀的工作原理主要基于直流電源的產生、調節及輸出，以實現對配網線路進行直流耐壓試驗的目的。以下是詳細的工作原理說明：

◆ 直流電源的產生：

配網線路直流試送儀通常使用交流電源（如AC220V）作為輸入，通過內部整流裝置將交流電轉換為直流電。整流裝置是確保電源穩定性的關鍵部件，能夠輸出穩定的直流電壓和電流。

◆ 電壓和電流的調節：

直流試送儀內部配備有調壓器或變壓器，用于調節輸出電壓和電流的大小。用戶可以根據測試需要，通過旋轉電壓調節旋鈕，控制調壓器或變壓器的輸出電壓，從而實現精確的電壓調節。同時，儀器內部還設有電流保護機制，以防止過流情況的發生。

◆ 直流輸出的控制：

當用戶按下啟動按鈕時，直流試送儀內部的高壓輸出系統開始工作，將調節好的直流電壓和電流輸出到被測試線路上。此時，高壓輸出指示燈會亮起，表示高壓輸出已經開始。

◆ 耐壓試驗過程：

在進行耐壓試驗時，用戶需要根據被測試線路的額定電壓和絕緣等級，設定合適的耐壓值。然后，通過緩慢調節電壓調節旋鈕，將輸出電壓逐步升高至設定的耐壓值。在此過程中，用戶需要密切關注被測試線路的情況，以及儀器上的電壓表和電流表指示值。

◆ 安全保護機制：

直流試送儀內部設有多種安全保護機制，如過流保護、零位保護、接地保護等。這些保護機制能夠在試驗過程中及時切斷高壓輸出，保護被測試線路和試驗人員的安全。

◆ 自動放電設計：

當試驗完成后，直流試送儀會自動進行放電操作，以確保被測試線路上的殘余電荷得到釋放。同時，用戶也可以手動進行放電操作，以確保試驗過程的安全性。

綜上所述，配網線路直流試送儀通過產生穩定的直流電源、精確調節電壓和電流、控制直流輸出、進行耐壓試驗以及提供安全保護機制等步驟，實現對配網線路的直流耐壓試驗。
