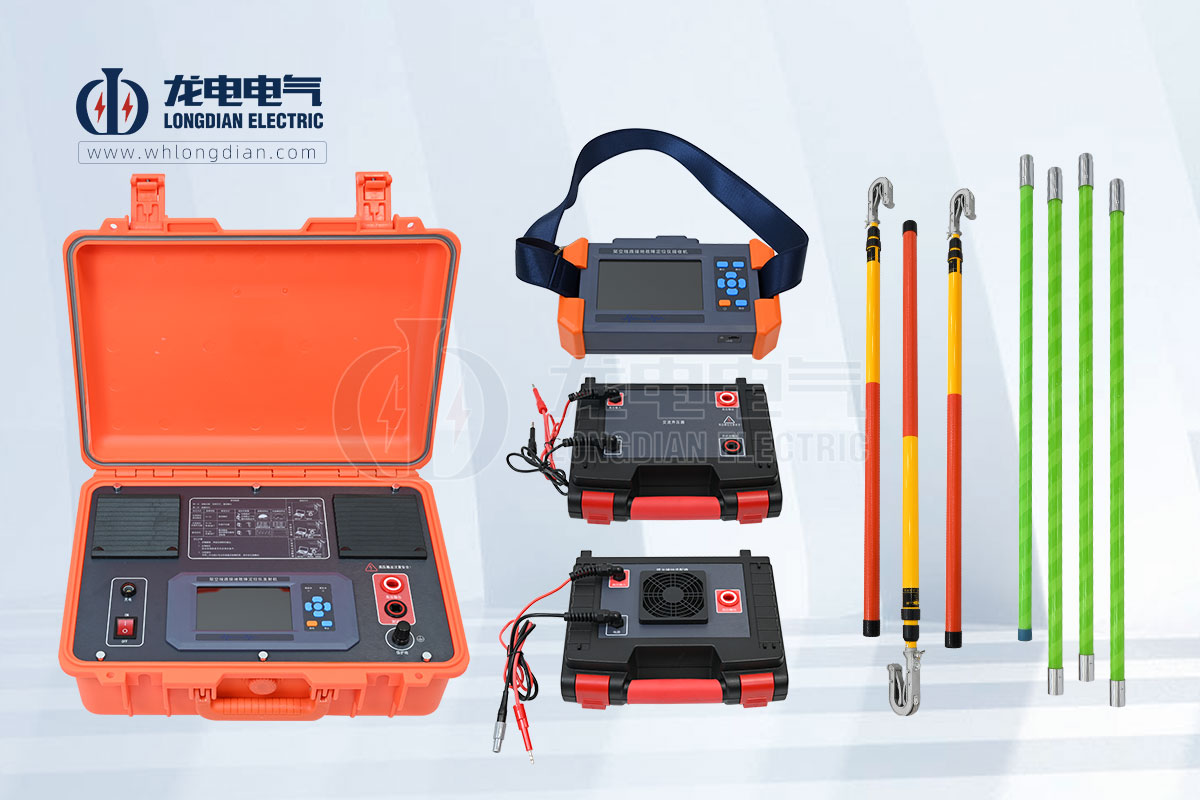

LDDL-III架空線路故障定位裝置接線使用說明

① 接線

首先將故障線路的開關斷開，使架空線路處于斷電狀態；保護地線連接“保護地”端子和大地網；測試地線（帶黑色夾鉗的高壓導線）接“測試地”插座和大地網；當測試地和保護地可靠接地后界面顯示接地圖標，如果未接地或接地電阻過大則無法啟動高壓輸出。

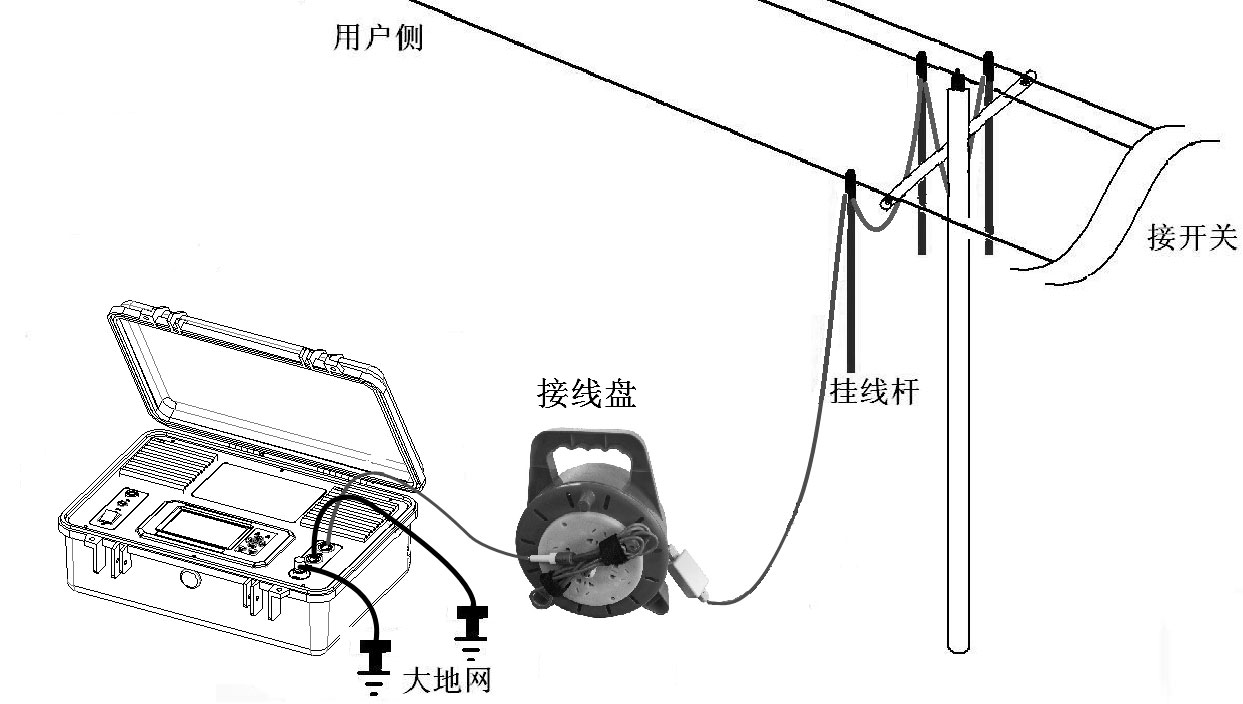

接故障線路的輸出線，可根據現場情況，使用短連接線（帶紅色夾鉗的高壓導線）接“高壓輸出”端子和開關柜的線路側，若必須接在架空的線路上，則選用接線盤延長接線，其高壓插頭接“高壓輸出”端子，其另一端的線鼻壓接在絕緣掛線桿的接線柱上，再將掛線桿掛在故障線路上。

交流定點-直連輸出方式適用于低阻故障，測試地接地電阻影響環路電阻，所以該方式下要求測試地接地必須良好，請選擇具有良好接地點的位置注入信號如下圖。

交流定點方式為減小分布電容的影響，建議在整條線路的中點注入信號。

注意：在需要測試的故障線路全長范圍內，均不能掛接地線！在大電流接地線路中,必須切除接地點.

 當切換工作模式時，會提示該模式采用的接線方式，根據提示選擇正確接線方式。工作模式對應的接線方式如下表：

② 電源

打開電源開關，液晶屏幕點亮，但此 時發射機并沒有信號輸出。

③ 設置工作模式：

按【左右鍵】選擇工作模式。

根據界面提示確認接線是否正確。

④ 啟動輸出：

按【啟動】按鈕，彈出高壓啟動界面，

按【左鍵】選擇啟動，再次點擊按鍵【啟動】或【中鍵】啟動高壓輸出。同時界面上高壓輸出指示變?yōu)榧t色并動態指示高壓輸出。當接地電阻過大時，提示需要檢查接地線，無法啟動輸出。

⑤ 停止輸出：按【停止】或任意鍵停止高壓輸出。

⑥ 關閉電源。
