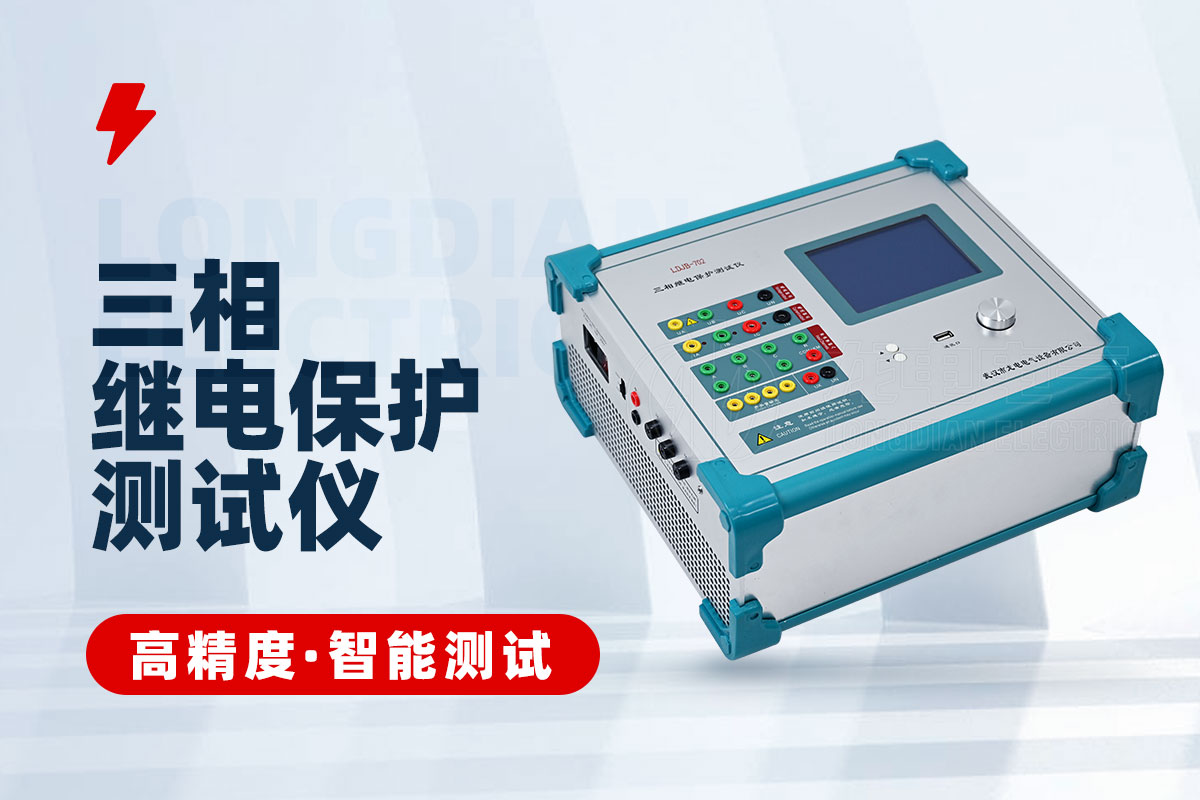

微機繼電保護測試儀使用說明

微機繼電保護測試儀可以檢測各種交直流電流、工作電壓、中間信號、重合閘、差動保護等多種單個繼電器，可以檢測各種繼電器的吸合工作電壓，釋放工作電壓值，各種斷路器的吸合時間和斷開時間，均自動測量三次，全自動測算三次均值，并可打印測試結果，該設備在電力行業的應用范圍十分廣泛，深得大家的歡迎，那么微機繼電保護測試儀的正確使用方法有哪些呢？

1．測量：適用于單獨的電壓、電流源使用，但是同時須注意各項輸出功率，以免造成本儀器（不能用來啟動電機）；具體操作按“輸出電源的操作”進行。

2．過量程、欠量程：測量各種繼電器的動作值、函數的返回值及觸點動作時間、回到系數（包括電壓和電流繼電器）

過量程是指以繼電器觸點合上為動作值的繼電器，欠量程是指以繼電器觸點分開為動作值的繼電器，具體操作步驟如下：

繼電器的動作值、函數的返回值、回到系數的測量：

依照前面“輸出電源的操作”來輸出電源，選擇T3至的狀態。將同步開關旋至ON，緩慢調節T4旋紐直至該繼電器啟動，（可通過指示燈來判定），X1顯示其動作值，做好記錄。繼續調節T4至該繼電器額定值后，然后緩慢調節T4至該繼電器回到，X1顯示其函數的返回值，做好記錄。用函數的返回值除以動作值乘以100%即可算出回到系數。

繼電器的時間測量：

按“輸出電源的操作”來輸出電源，選擇T3至的狀態。將同步開關旋至ON，緩慢調節T4旋紐直至該繼電器啟動并調到額定值。選擇T3至繼電器的觸點的狀態，通過轉換同步開關，就可以測得繼電器的時間（X2顯示時間）。注意測時間前需對毫秒表清零，重合閘開關在開的位置上。

同步開關與觸點的狀態對應關系為：

ⅠⅢ的狀態，同步開關由關至開；

ⅡⅣ的狀態，同步開關由開至關.
